六宮格筆電起死回生

wldtw2008

全文刊載於本人BLOG  http://blog.udn.com/wldtw2008/10727110

前言：
小弟最近有個需求，要有台24小時開機的電腦，做為資料收集的伺服器用。但衡量到裝台真的PC實在太耗電、買新的ATOM電腦又太貴效能也不好；於是腦筋動到上一個世代Intel Core 2 Duo的筆電。這時期的筆電性價比非常好，效能比現代ATOM強好多、相對省電之外，自帶電池不怕停電，重點是價格漂亮，穩定運作的大概6000以內可以買到。
但，這個時代的筆電，因為NVIDA晶片的瑕疵，因此在2011年的時候遍地發生機瘟，不論何種廠牌都無法倖免，很多的筆電某天開機後就呈現六宮格畫面(請搜尋ASUS 六宮格)，根本沒辦法使用。
也因此現在可以在拍賣上看到價格$3000多的整機賣的故障品(更多是不想處裡當殺肉機賣)。小弟我就買了一台這樣的Asus W7S，然後歷經千辛萬苦，裝上外接USB顯卡讓他能正常使用，下面就是小弟的步驟。

---

所謂六宮格，指的是W7S(或其他類似筆電)，因nvidia顯示晶片瑕疵，在高溫使用後約兩年左右，晶片的BGA錫球因為高溫(解焊?)產生虛焊的狀況。虛焊會導致晶片針腳接觸不良，造成作業系統(驅動程式)在對晶片IO的時候寫入錯誤、或讀取到未期待的資料，造成驅動程式的出錯引發系統當機。
六宮格發生後，系統將變得很不穩定，有時能開機進入系統、有時卻一開機就當掉，整台筆電等同於廢了般，就算拿來裝SERVER跑不用螢幕的服務都不行。
請注意，我的解法不是解決nvidia六宮格問題，而是在不重焊nvidia BGA晶片(維修費約$3000)的前提下，完整的發揮這台筆電的最後的剩餘價值。在不重焊BGA晶片的前提下，我認為必須要讓作業系統降低對nvidia晶片的IO量；甚至是完全不驅動nvidia晶片，就應該能避免系統當機。只要系統不當機，那麼這台筆電憑藉著低耗電、高效能的優勢，拿來作為家用伺服器或是上網機、牧場機，是非常綽綽有餘的。
我的解決方法是使用DisplayLink FY1650這個便宜的外接USB VGA顯示卡($850)，安裝ubuntu系列的作業系統，並閹掉nvidia驅動(改用VESA 通用顯示介面驅動vesafb)，然後再把圖形介面的XWindows改輸出到USB VGA上，從而以最低的成本解決此問題。

步驟1.
因為nvidai顯卡在六宮格的狀態下，沒辦法安裝lubuntu。所以想辦法用火烤或是任何方法暫時讓W7S顯卡正常。我的方法是把CPU+GPU風扇總成拆下後，用噴焰打火機點火後，讓火焰距離nvidia ic約3公分快速繞著圓圈烤，大概烤個20秒就可以，等降溫後把風扇總成裝回(記得插回風扇電源)再開電源，看顯示是否正常。這個可以自行GOOGLE(http://www.youtube.com/results?s ... IDIA%20GPU&sm=3)，通常這樣的動作只能支撐一兩天，且只要顯卡晶片溫度一高上來，六宮格就會復發。
總之，趁顯示正常的時候，以lubuntu 13.10 CD開機，並趕快安裝lubuntu 13.10，裝完重開機。安裝lubuntu的時後，就請先插上 DisplayLink的 USB VGA外接顯卡。


步驟2.
正常開機進入lubuntu後編輯grub(如果又發生六宮格不能開到lubuntu的話，就在開機grub選單選進階的第二個，那麼USB VGA就會有顯示):
sudo vi /etc/default/grub 在下面那行加上nomodeset：
GRUB_CMDLINE_LINUX_DEFAULT="quiet splash nomodeset"
然後執行 sudo update-grub  更新開機選單
*這麼做是要讓lubuntu改用VESA 的VGA驅動，通常nomodeset是用來暫時避開各種顯卡驅動問題的，我們則是利用這個功能來降低對nvidia晶片的IO，避免未來六宮格復發後引發系統當機。

步驟3.
sudo vi /etc/modprobe.d/blacklist-framebuffer.conf
加上下面兩行，這樣就可以讓DisplayLink的USB 顯示卡能正常使用FrameBuffer功能。
blacklist udl
#blacklist udlfb
*改到這邊重開機後，lubuntu就已經會把console的輸出導到USB VGA了，因此開機後可按Ctrl+Alt+F1 以外接顯卡的console模式來操作linux了。在此模式可以用zhcon顯示中文的console。到這邊就不用怕nvidia六宮格復發了。

步驟4.
下面是設定XWindows 能從外接USB顯卡輸出，並且完全降低系統對nvidia顯卡的依存(對IC的IO降至最低)，請執行下面的命令以新增檔案
sudo vi /usr/share/X11/xorg.conf.d/52-displaylink.conf
>>> 檔案內容如下
Section "Device"
Identifier "DisplayLinkDevice"
driver "fbdev"    #這個最重要，就是usb vga framebuffer的driver，可以用sudo fbset -i 得知。
Option "fbdev" "/dev/fb0" # or /dev/fb1 depending on the results of dmesg | grep DisplayLink
EndSection

###
Section "Monitor"
Identifier "DisplayLinkMonitor"
EndSection

Section "Screen"
Identifier "DisplayLinkScreen"
Device "DisplayLinkDevice"
Monitor "DisplayLinkMonitor"
SubSection "Display"
Depth 16
Modes "1024x768"
EndSubSection
EndSection
<<<

步驟5.
重開機後，就全部搞定了! 記得，六宮格的主因是高熱，請您記得定期清除CPU風扇上面的灰塵!

jodo

CPU的等級 不曉得會不會影響 收資料的品質！
雖然 可以使用reload的功能
但 即時的品質 不曉得如何？
既然是要當收資料的server表示同時收資料的商品數量應該不少
那麼 cpu的快慢 是不是 會影響 整體即時資訊收進來的品質？？

jodo

尤其當server本身 邊收還要邊餵資料給區域網路內的其他電腦的同時
CPU的速度 是不是 也很重要！？？

wldtw2008

我是做盤後資料收集、資料備份、監控發簡訊、提供OpenVPN、SSH等等的服務用的。
並不是拿來下單，下單的電腦當然好一點，但是好一點的電腦風扇就大聲很吵、又耗電，不適合24Hr開機。

超級美少女

買個 mini pc, 不是更省事省電？

jodo

wldtw2008 發表於 14-1-23 15:22
我是做盤後資料收集、資料備份、監控發簡訊、提供OpenVPN、SSH等等的服務用的。
並不是拿來下單，下單的電 ...

了解～～～～～～～～原來如此～～～～～～～

jodo

超級美少女 發表於 14-1-23 15:25
買個 mini pc, 不是更省事省電？

美大 有連結嗎？或是推薦的嗎？

超級美少女

jodo 發表於 14-1-23 15:28
美大 有連結嗎？或是推薦的嗎？

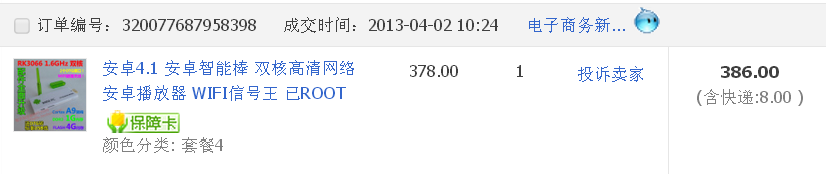

你要，我賣給你，我之前買一個，想用來玩 Linux.

沒空玩只好放著...

http://item.taobao.com/item.htm?spm=0.0.0.0.G4RhIc&id=17008563473

jodo

超級美少女 發表於 14-1-23 15:32
你要，我賣給你，我之前買一個，想用來玩 Linux.

沒空玩只好放著...

我只是 好奇想要逛逛網頁 看看這種東西的主要功能是什麼等等～
謝謝美大～

jodo

剛剛找到這個連結

http://www.soft4fun.net/product- ... d-mini-pc-mk802.htm

wldtw2008

MINI PC我也有想過。
但是
1. 他們大多是ARM的，套件不好找，要root他很也麻煩。
2. 新的一顆要1500~2000。(我買的那台 筆電1gRam+300gHD 才三千)
3. 大多數的人是買這種mini pc 來當多媒體機，因為他們多內建Android，以能撥HD影片為號召。屬性不一樣啦。
4. 我個人從樹莓派、網樂通、miniPC一路研究到現在，還是覺得x86 base的較適合我，因為我很多資料收集的程式是Windows寫的，用x86 Base的Linux + Wine可以執行，那就省了很多事了。

超級美少女

jodo 發表於 14-1-23 15:35
剛剛找到這個連結

http://www.soft4fun.net/product-test-report/android-mini-pc-mk802.htm

其實我是想用來看片的............

jodo

超級美少女 發表於 14-1-23 15:37
其實我是想用來看片的............

美大 電腦知識 也是 很強的！！！

超級美少女

wldtw2008 發表於 14-1-23 15:35
MINI PC我也有想過。
但是
1. 他們大多是ARM的，套件不好找，要root他很也麻煩。

http://www.tianmeng.org/2013/02/05/rk3066-linux-PicUntu/

眼到手到哥

超級美少女 發表於 14-1-23 15:25
買個 mini pc, 不是更省事省電？

老美女~~
那玩意兒CPU是精簡指令集的~~ 效能差一大截~~~
娛樂一下OK, 真要做事.....
